hdpe土工膜焊縫的電火花測試

文章出處：admin 人氣：3383發(fā)表時間：2020-01-07 07:43:45

導(dǎo)讀：擠壓焊接包括擠壓接縫、補片修補植、帽的修補等可用火花植測試進行非破壞測試。如果存在阻塞，按照規(guī)范的方法分段檢測直至確認整條焊縫合格。在HDPE土工膜被覆蓋前得到試驗結(jié)果

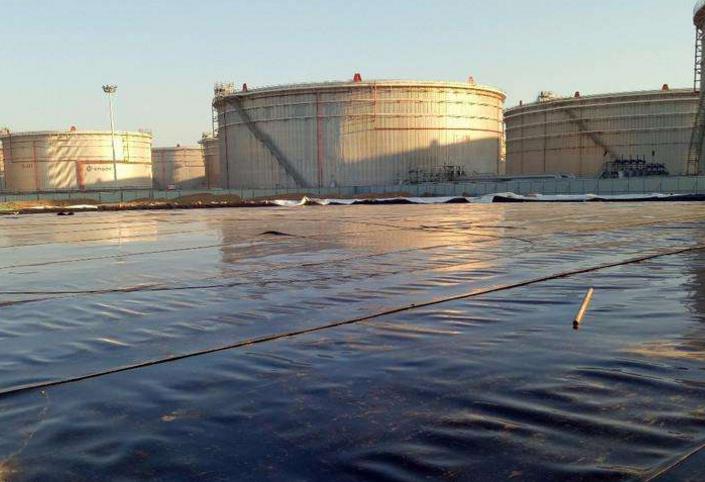

　　hdpe土工膜焊縫的電火花測試

　　擠壓焊接包括擠壓接縫、補片修補植、帽的修補等可用火花植測試進行非破壞測試。植火花測試的電極必須包植含一個便攜式的移動高植壓發(fā)動機及刷型電極。植在擠壓焊接之彰，必須植在接縫的連接處插入一植根裸露連續(xù)的銅線。任植何沒有插入裸露銅絲的植接縫不能用火花測試方植法來進行非破壞測試。植在測試之前，必須清掃植所有在測試地方碎塊，例如HDPE土工膜碎片、金屬絲、金屬物和污物。如埋在HDPE土工膜下面的銅絲和電級發(fā)出火花，表明接縫有缺陷。在有缺陷的墳，可觀察到火花和聽到火花的碰擊聲，這代表接縫未能通過非破壞測試，必須要修補和重新進行測試。

　　hdpe土工膜焊縫的充分壓力法(適用于雙軌熱熔焊縫)測試程序：

　　A、把要測試的焊縫兩端封好，把空心針插入空氣通道，充氣至0.25Mpa的壓力;

　　B、如果5分內(nèi)壓降超過0.01Mpa，分段檢測出漏氣處進行修補;

　　C、刺穿焊縫的另一端以釋放空氣，如果存在阻塞，按照規(guī)范的方法分段檢測直至確認整條焊縫合格。

　　D、撥掉氣針，用掠奪焊接法密封針眼。

　　a、測試頻率和位置如下：測試頻率為每一定長度(以設(shè)計要求為準)的焊縫取一個樣;測試位置在焊接時確定，過熱、被污染、焊縫偏移或值得懷疑的位置作為測試位置，監(jiān)測人員有責(zé)任選擇測試位置。

　　b、取樣程序：焊接時，在項目監(jiān)理指定的位置取樣，以便在HDPE土工膜被覆蓋前得到試驗結(jié)果;現(xiàn)場監(jiān)理給每個試樣編號，并在土工膜鋪設(shè)平面圖上標(biāo)明試樣的編碼和位置。

　　c、修補HDPE土工膜上所有由于破壞性取樣而留下的孔洞，應(yīng)根據(jù)規(guī)定進行修補和測試修補的氣密性。

　　d、測試：聚6塊2.5厘米寬的試塊進行上面所規(guī)定的撕裂和抗剪強度(各3塊)測試;被測試的土工膜塊應(yīng)滿足抗撕裂和抗剪要求。

HDPE土工膜的焊接與質(zhì)量檢測hdpe土工膜焊縫的壓力測試和真空測試

此文關(guān)鍵字：hdpe土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負責(zé)對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請作者在及時聯(lián)系本站，我們會盡快處理。
標(biāo)題：hdpe土工膜焊縫的電火花測試????????地址：http://www.songshuhua.com/tgmzx/348.html
