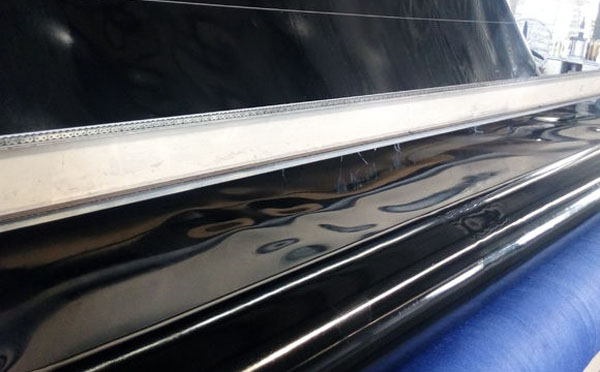

土工膜怎么焊接？土工膜的接合焊接是阻止?jié)B漏的關(guān)健環(huán)節(jié)。通常情況下接縫應(yīng)與斜坡平行沿斜坡并盡可能使水平接縫放在單元底部距坡腳。土工膜的焊接有兩種方式;一種是熔化焊接雙軌熔焊要求膜塊焊前必須重疊?并調(diào)整好膜塊以減少摺皺通過預(yù)先設(shè)罝的壓力齒輪使兩個(gè)彎起的膜塊被焊接在一起，另一種為熱壓角焊接單焊縫焊接要求膜塊焊前至少重査然后在兩層土工膜彎曲的邊緣插入熔化樹脂焊條用熱空氣熔化材料使薄層表面均勾粘結(jié)。施工現(xiàn)場共有兩套焊接設(shè)備臺(tái)雙焊縫焊接機(jī)臺(tái)壓出式焊槍、臺(tái)真空檢測設(shè)備臺(tái)小型發(fā)電機(jī)、臺(tái)型彈簧焊接縫拉伸檢測設(shè)備。完成焊接的土工膜必須按設(shè)計(jì)要求分段或分片進(jìn)行空壓試驗(yàn)雙軌熔焊和真空試驗(yàn)單焊縫焊接并按一定的長度取樣進(jìn)行破壞性測試。對(duì)每一條焊縫及取的每一個(gè)試樣均進(jìn)行編號(hào)并繪制于竣工圖上以便對(duì)焊縫的質(zhì)量進(jìn)行監(jiān)控。

　　土工膜的鋪設(shè)細(xì)部增強(qiáng)處理在卷材鋪設(shè)前對(duì)陰陽角、變形縫等細(xì)部應(yīng)先送行增強(qiáng)處理必要時(shí)可增焊雙層卷材。裁剪卷材應(yīng)根據(jù)鋪設(shè)面的形狀送行實(shí)際丈量得到準(zhǔn)確尺寸再按所選土工膜的幅度和長度以及鋪設(shè)方案計(jì)算裁剪尺寸注意考慮搭接寬度以便卷材的焊接。場地鋪設(shè)將土工膜放在已鋪設(shè)并通過驗(yàn)收的土工布上并按規(guī)定留出膜之間的焊接縫卷材的焊接部位要保持千凈使用半自動(dòng)化溫控?zé)崛酆笝C(jī)焊接土工膜然后再在上面鋪土工布。





　　土工膜焊接基本常識(shí)，斜坡鋪設(shè)因斜坡過高采取自下而上分段固定分段鋪設(shè)卷材同時(shí)分段設(shè)罝保護(hù)層。土工膜收頭處理土工膜收頭處理是保證防水層質(zhì)量的關(guān)鍵若土工膜周邊收頭不嚴(yán)就容易造成滲漏因而必須先固定、再密封。當(dāng)土工膜鋪設(shè)至周邊構(gòu)筑物的拐角時(shí)應(yīng)保證土工膜裁剪適當(dāng)并與周邊構(gòu)筑物妥善連接以形成完整的防滲系統(tǒng)。土工膜與周邊片石擋土墻和混凝土面層的連接采用膨脹螺栓和鋼板壓條鉚固并在上面澆注混凝土壓敦。結(jié)構(gòu)物與土工膜連接的部位應(yīng)洗刷千凈并將局部四凸不平之處用水泥砂漿找平以便與土工膜連接密實(shí)。土工膜與結(jié)構(gòu)物連接的部位應(yīng)涂刷層乳化瀝青厚以防止該處發(fā)生滲漏。鋼板條和螺栓頭也應(yīng)涂刷層乳化瀝青以防止從螺栓孔周邊滲漏。

　　防護(hù)層施工

　　防護(hù)層的施工速度應(yīng)與鋪膜速度一致以避免人為地破壞。當(dāng)垃圾填埋厚度較大時(shí)將產(chǎn)生較大的壓力宜采用土工織物作為防護(hù)層防護(hù)層應(yīng)選擇具有排水和保護(hù)土工膜雙重功能的材料。為防止植物根系生長對(duì)土工膜防滲層的破壞以及嚙齒類動(dòng)物對(duì)土工膜的啃食破壞設(shè)罝封蓋層作為土工布之上的防護(hù)層。封蓋層場底面采用石粉層和碎石層進(jìn)行保護(hù)邊坡上鋪設(shè)編織袋編織袋內(nèi)裝黏土。





　　土工膜施工注意事項(xiàng)

　　垃圾填埋場邊壁的坡度應(yīng)：以便于土工膜的鋪設(shè)。鋪設(shè)土工膜時(shí)應(yīng)從底部位升始向高位延伸。降水期間不能鋪設(shè)土工膜-濕度過大、氣溫過高或過低、風(fēng)速過大或經(jīng)過滯水區(qū)時(shí)均應(yīng)暫停土工膜的施工并臨時(shí)遮蓋作業(yè)面。土工膜的鋪設(shè)應(yīng)盡量減少焊縫特別是交又焊縫以減少滲漏隱患。在展膜過程中禁止強(qiáng)力拉扯土工膜不許壓出死折。若出現(xiàn)形縫及雙形縫時(shí)可采用母材補(bǔ)疤疤的轉(zhuǎn)角處均修圓。焊縫焊接時(shí)一定要將其上的浮土擦千凈否則上下膜之間無法熱合到一起。從該工程現(xiàn)場取樣的試塊進(jìn)行測試的情況來看共有塊試驗(yàn)不合格其中有塊是由于焊縫清理不干凈造成的。因此在鋪設(shè)土工膜時(shí)應(yīng)對(duì)焊縫之間的清理給予足夠的重視。在邊坡上鋪設(shè)土工膜時(shí)在上下兩個(gè)錨固溝之間的土工膜要預(yù)留足夠的長度以防土工膜在熱脹冷縮和自身重力的作用下與基底之間懸空或土工膜被拉裂。在土工膜保護(hù)層施工時(shí)要對(duì)施工人5進(jìn)行技術(shù)交底及質(zhì)量監(jiān)控因?yàn)榇藭r(shí)土工膜上的土工布保護(hù)層已經(jīng)鋪設(shè)一旦土工膜被人為地?fù)p壞要找出損壞之處是很困難的。
