土工膜補漏方法防滲膜破壞后應(yīng)如何修補

文章出處：admin 人氣：4295發(fā)表時間：2020-01-07 07:43:45

導讀：一般來講，較薄的土工膜在運輸或施工中都存在破損的情況，只是數(shù)量多與少的問題，本文針對已經(jīng)破損的土工膜如何修補以及在修補中需要注意的事項做了一個全面詳細的說明，力求

　　HDPE土工膜根據(jù)使用環(huán)境的不同一般分為地下使用和暴露使用兩種情況，地下使用的HDPE土工膜因為有泥土或其他材料的保護一般不會出現(xiàn)破損，而暴露使用的HDPE土工膜因為會受到風吹日曬雨淋以及自然界外力或人力的傷害會出現(xiàn)破損情況，因此暴露使用的HDPE土工膜應(yīng)經(jīng)常檢查，發(fā)現(xiàn)破損及時修補。

　　土工膜補漏方法之注意哪些事項呢?

　　1、一切的補丁都應(yīng)該具有與原土工膜相同的厚度，幾乎一切的補丁應(yīng)在放置到土工膜之前用打磨機把頂部邊際削平，修補時一切的外表都應(yīng)該保持清潔和枯燥。

　　2、補丁應(yīng)由相同的土工膜組成，并切成圓型或橢圓型，其巨細應(yīng)超越缺點邊際至少15cm。

　　3、對每一個修補位置都應(yīng)該進行非損壞性測驗，且做好記載。

　　4、剝離應(yīng)用補丁修補，如果剝離在斜坡上有一個很尖的末端、則在打補丁之前須切成圓形。

　　5、小洞應(yīng)由擠出焊修補，如果洞大于6mm，應(yīng)打補丁。

　　6、折疊的土工膜應(yīng)重新鋪設(shè)打補丁的接焊位置應(yīng)和斜坡平行，而不是穿插。

　　7、需要打補丁的土工膜外表應(yīng)提早修補磨光、清潔。

　　土工膜的檢測和修補主要是以下四個步驟：

　　1、目測主要是對鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進行細致的檢查，所有施工人員對這一工作都應(yīng)貫徹在全部施工過程中。

　　2、真空檢測和氣壓檢測，充氣壓檢測的充氣強度為0.25Mpa，5分鐘不漏氣，土工膜考慮到卷材較柔軟易變形，土工膜允許壓力下降20%。

　　3、土工膜拉力測試，標準為做剝離和剪切試驗時，焊縫沒被撕裂開而母才被撕拉破壞，此時焊接合格。

　　4、外觀檢查，發(fā)現(xiàn)土工膜面有孔眼等缺陷損及焊接過程中出現(xiàn)的漏焊、虛焊、破損等情況下，土工膜應(yīng)及時用新鮮的母材修補，補疤每邊超過破損部位10-20cm。

　　防滲土工膜的修補可以這樣處理

　　一、破損部位較小時：

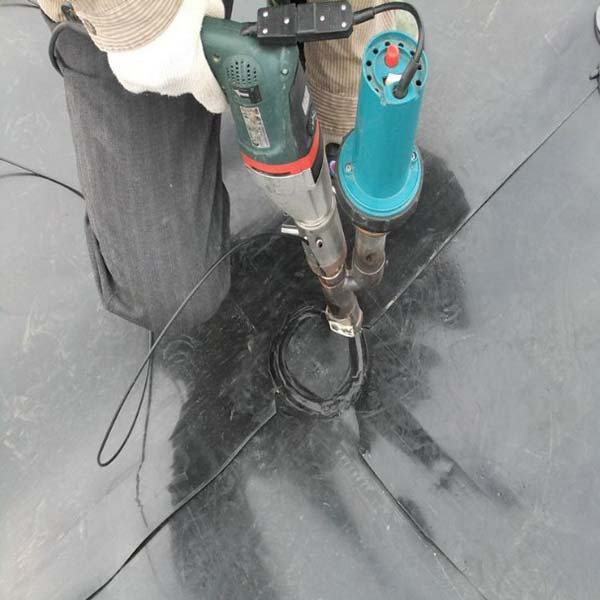

　　這是一種簡單容易修補的破損，一般這種破損直徑不大于6mm，修補這樣的破損只需將破損部位及周圍清理干凈，然后使用擠壓式焊槍修補即可。

　　二、破損部位在HDPE土工膜平面上時：

　　這是一種普遍常見的破損，修補這樣的破損需要將破損部位清理干凈，測量出破損部位的面積，然后將同樣材質(zhì)同樣厚度的修補材料，裁切成圓型或者橢圓形(面積為破損部位的三倍左右)覆蓋在破損部位上進行修補，修補這樣的破損一般采用熱風槍、擠壓式焊槍或者土工膜專用膠。

　　三、破損部位在HDPE土工膜的接縫處時：

　　出現(xiàn)這樣的破損一般是由于HDPE土工膜受力導致的焊接縫開裂，修補這樣的破損需要將開裂的焊接縫清理干凈，然后使用雙軌爬行焊接機進行重新焊接，雙軌爬行焊接機焊接不到的地方應(yīng)采用擠壓式焊槍進行焊接修補，修補完成后應(yīng)對修補部位進行打壓測試防止再次開裂。

　　四、破損部位在HDPE土工膜的邊緣處或破損部位較大、較多時：

　　遇到這樣的破損一般沒有修補的必要，可以直接將破損的HDPE土工膜裁剪掉，重新鋪設(shè)完好的HDPE土工膜進行焊接。

　　五、破損部位在拐角處或與其他材料結(jié)合處時：

　　修補這樣的破損難度較大，應(yīng)小心謹慎修補，根據(jù)實際情況合理選擇的修補方法。一般結(jié)合處或破損小的地方應(yīng)采用擠壓式焊槍修補，拐角處破損小的地方應(yīng)采用熱風槍修補，拐角處破損大的地方應(yīng)打補丁采用焊接機修補。

　　HDPE土工膜修補的六種方法

　　1、熱補法：先把破損處洗凈，再剪一塊比破洞略大的同類農(nóng)膜蓋在上面，然后蒙上一層薄紙，用電烙鐵在紙上慢慢移動，接口處受熱熔化，冷卻后即粘在一起。

　　2、水補法：先把破損處洗凈，再剪一塊稍大于破洞的薄膜，粘上水或利用薄膜上的自然水珠貼在破洞上;在粘貼時，要將兩膜間的空氣排凈，把兩膜按平。

　　3、紙補法：土工膜發(fā)生輕度破損，可采用紙補法修補，即剪一塊比破洞稍大一些的紙片，蘸水后趁濕貼在破損處，一般可維持10至15天。

　　4、膠補法：先把舊膜洗凈擦干，用毛筆蘸專用膠水涂抹在破洞四周，晾3至5分鐘，再取一塊略大于破洞的薄膜貼在上面，兩小時后即可粘牢。

　　5、紅糖漿糊法：先把面粉做成漿糊狀，再加入相當于1/3面粉體積的紅糖，稍加熱即可用來粘補破損農(nóng)膜。

　　6、線縫法：質(zhì)地較厚的水產(chǎn)養(yǎng)殖膜發(fā)生破損，可采用線縫法修補，即先把舊膜洗凈擦干，再剪一塊質(zhì)地相同的薄膜蓋在上面，用細線密縫，使其接合在一起。

　　無論是修補何種破損的HDPE土工膜，選用的修補材料都應(yīng)該與原來的HDPE土工膜材質(zhì)相同、厚度相同、質(zhì)量標準相同，不能選擇低于原HDPE土工膜質(zhì)量標準和厚度的HDPE土工膜作為修補材料。另外，因為目前國內(nèi)的HDPE土工膜的生產(chǎn)工藝分為吹塑工藝和壓延工藝，而兩個工藝生產(chǎn)出來的HDPE土工膜是不容易焊接在一起，因此修補HDPE土工膜時盡量避免選擇不同生產(chǎn)工藝的HDPE土工膜。

稅金核對專用發(fā)布hdpe土工膜好用嗎

此文關(guān)鍵字：土工膜,防滲膜

免責聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請作者在及時聯(lián)系本站，我們會盡快處理。
標題：土工膜補漏方法防滲膜破壞后應(yīng)如何修補????????地址：http://www.songshuhua.com/fhmzx/232.html
